地下室后澆帶獨立柱支撐施工技術研究
浦鵬 付瑞敏 阮江燕 郝倫 高卓航
（中建四局第五建筑工程有限公司， 昆明 650220）
摘要：目前被廣泛應用的梁板后澆帶獨立支撐體系大多數為傳統的扣件式鋼管腳手架支撐體系，該支撐體系存在周轉材料占用時間長、材料利用率低、操作繁瑣等方面的不足。根據相關施工技術提出一種“后澆帶采用PVC管混凝土獨立柱支撐”的施工方法，在保證結構穩定性的前提下實現了材料的最大化周轉使用，減少材料的損耗，能有效提高勞務作業人員的工作效率和實體觀感質量。
關鍵詞：后澆帶，PVC管混凝土獨立柱支撐，結構穩定，周轉使用，提高工作效率和實體觀感質量
Abstract: At present, most of the widely used independent support systems for beam and slab post pouring strips are traditional fastener type steel pipe scaffolding support systems, which have shortcomings such as long turnover material occupation time, low material utilization rate, and cumbersome operation. A construction method of using PVC pipe concrete independent column support for the post pouring strip is proposed based on relevant construction techniques, which achieves maximum material turnover and reduces material loss while ensuring structural stability. This can effectively improve the work efficiency and physical appearance quality of labor workers.
Keyword：Post pouring strip, PVC pipe concrete independent column support, structurally stable, reusable, improving work efficiency and physical appearance quality.
0引言
隨著我國建筑業施工技術的穩定發展并日趨成熟，行業市場基本透明化，對工程建造成本管控越來越嚴格，從而導致行業內部競爭也越發激烈。后澆帶支撐采用傳統的扣件式鋼管腳手架支撐體系存在周轉材料占用時間長、材料利用率低、容易誤拆等方面的不足。
同時根據《混凝土結構工程施工質量驗收規范》GB 50204-2015要求，對后澆帶處的模板和支撐必須獨立設置［1］。因此，在現有技術的基礎上設計出一種能降低后澆帶支撐系統措施費用同時提高后澆帶結構施工質量的施工技術成為我們迫切需要解決的問題。
1工程概況
大理洱源碧桂園項目（三期）住宅部分，總建筑面積100108.62㎡，地下室建筑面積17529.61㎡，地上建筑面積82579.01㎡。主要建筑物為4棟高層住宅、商業裙樓。其中10#、11#、16#樓地上24層建筑總高度76.85m；17#樓地上22層建筑總高度71.05m。
后澆帶總長度約為950m，后澆帶支撐施工若采用傳統的扣件式鋼管腳手架支撐體系則存在施工工期長、支撐周期長材料租賃費較高、材料周轉效率低等方面的不足，不利于項目施工進度、成本管控及現場安全管理。
為此，通過反復研究，并進行方案比選，并根據我司其他項目施工經驗，改進后澆帶支撐體系采用PVC管混凝土獨立柱施工技術代替?zhèn)鹘y(tǒng)的扣件式鋼管腳手架支撐體系。該技術在保證施工質量的基礎上具有施工簡單、減少材料用量、降低施工成本、增強穩定性的特點，必將在建筑行業施工中獲得廣泛推廣應用。
2施工工藝原理
根據施工藍圖計算確定后澆帶獨立支撐柱的平面位置，同時計算相關材料的用量。并根據《混凝土結構設計規范》GB 50010—2010要求進行獨立柱的受力驗算［2］，在施工前對作業人員進行安全技術質量交底。

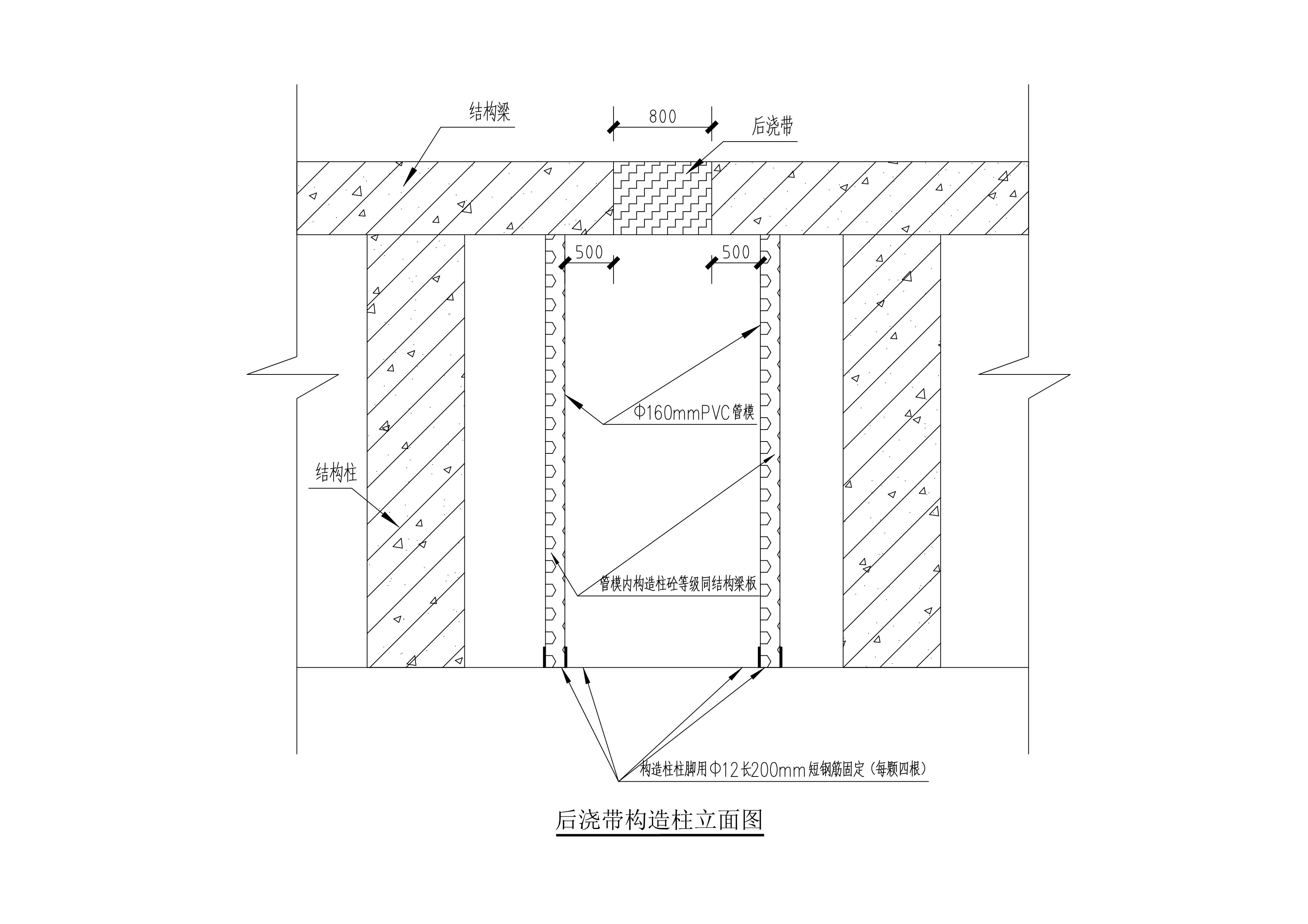

在距后澆帶邊緣500mm處設置獨立支撐，該獨立支撐采用A160mm混凝土圓柱，在布置后澆帶梁底模板時，在模板上開一個直徑160mm圓洞，用A160mmPVC管作為模具，該柱與梁板混凝土一起澆筑，混凝土強度等級同梁板。結構模板拆除后，該混凝土圓柱即作為后澆帶的臨時支撐，直至結構伸縮及建筑物沉降穩定后，二次布置安裝后澆帶模板并澆筑后澆帶混凝土，按規范留置同條件試塊，在混凝土達到設計強度后拆除后澆帶部位模板，同時將該混凝土圓柱拆除。
圖1 后澆帶采用PVC管混凝土獨立柱支撐圖
3施工工藝流程及操作要點
3.1工藝流程

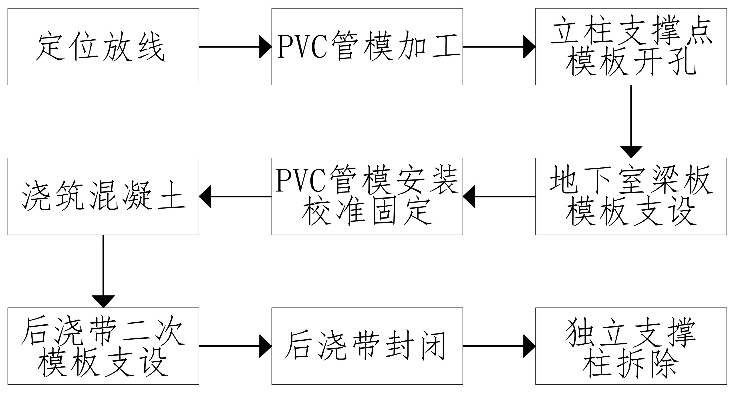

圖2 施工工藝流程
3.2操作要點
（1）PVC管模的加工和地下室頂板梁模開孔
加工PVC管模時，應保證PVC管模切口平整、無裂紋；地下室頂板梁模開孔時應用開孔器進行，并保證所開孔是與PVC管徑相匹配的圓形孔［3］。
（2）PVC管模校準、固定
澆筑混凝土前，應校準、固定PVC管模，使其垂直度偏差滿足PVC管模獨立柱軸心受壓的要求，并保證在澆筑混凝土?xí)rPVC管模牢固可靠。為保證混凝土圓柱的垂直度及穩定性，確保在澆筑過程中不會出現位移等情況，本工程對PVC管模的加固措施為在柱腳用4根鋼筋限位，柱身采用鋼管加固，加固步距與相鄰模板支撐步距一致［4］。
（3）混凝土澆筑
混凝土澆筑于PVC管洞口旁，讓混凝土自行流入圓柱內，直至灌滿；澆筑混凝土標號同梁板混凝土；澆筑混凝土?xí)r，應有澆筑工人用橡皮錘輕輕敲擊PVC管模，使混凝土下落密實；澆筑時嚴禁用插入式振搗器進行PVC管模內混凝土振搗。
（4）質量控制
混凝土澆筑過程中，負責使用橡皮錘輕擊PVC管模的工人應隨時注意觀察PVC管模是否出現傾斜及爆模跡象；若在澆筑過程中PVC管模松動、傾斜，應及時停止混凝土澆筑。待校準、固定后重新澆筑；若在澆筑工程中PVC管模出現爆模跡象，應立即停止混凝土澆筑，在即將爆模處采取加強措施后重新澆筑混凝土；若突然爆模，應立即停止?jié)仓炷?，重新更換PVC管模，校準、固定后重新澆筑混凝土。

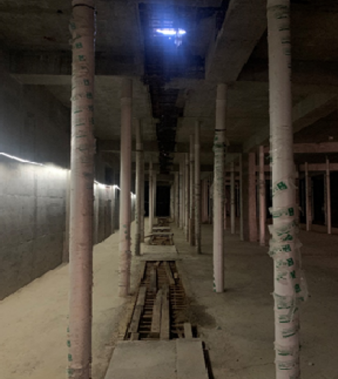

模板拆除后應對支撐柱柱身作醒目標示（張貼反光條），防止撞擊。若發現PVC管模內混凝土澆筑質量不符合規范要求，因根據其程度采取不同的加強措施，以保證該PVC管模獨立柱支撐處不出現虛撐情況。
4效益分析
材料方面，能從根本上減少地下室建材的無效堆積，保證材料的高效周轉，在減輕項目租賃成本的同時，增強項目的整體觀感。人工方面，簡化了施工流程，減少了后澆帶兩側支撐體系的搬運、加固、維護措施，避免了人力資源的無效使用。
以大理洱源碧桂園項目（三期）住宅部分為例進行分析。大理洱源碧桂園項目（三期）住宅部分地下室建筑面積17529.61㎡（1層地下室，層高4.45m，梁高均為0.7m），后澆帶總長度約為950m，后澆帶一側相鄰兩根獨立支撐柱的間距不大于4米，需要大約620顆獨立支撐柱?？奂摴茏赓U期按6個月計算。采用PVC管混凝土獨立柱支撐施工可以節約成本約111544.1元。
5結論
在大理洱源碧桂園項目（三期）住宅部分項目施工中，改進后澆帶支撐體系采用PVC管混凝土獨立柱施工技術代替?zhèn)鹘y(tǒng)的扣件式鋼管腳手架支撐體系。減少材料消耗、節約項目施工成本，有效提高材料周轉使用和作業人員的工作效率。為后澆帶支撐體系施工技術改進創新提供新的方向。
參考文獻
[1]混凝土結構工程施工質量驗收規范：GB 50204-2015 ［S］；
[2]混凝土結構設計規范:GB 50010—2010[S]；
[3]高貴云，仲甡等地下室后澆帶PVC管模獨立支撐技術及應用［J］.城市建設理論研究：電子版，2017（18）；
[4]吳智金，楊建兵等，建筑工程后澆帶獨立支撐施工技術[J].建筑技術開發，1001-523X（2023）09-0051-03。
