有限空間鋼結構穹頂提升施工技術研究與應用
任春雨 羅紅黨 楊賀 寧顯仁
（中國建筑第四工程局有限公司， 昆明 650220）
摘要：本文以某鋼結構整體提升施工技術作為研究對象。在有限的施工作業空間內，進行鋼結構穹頂?shù)慕M合拼裝，整體提升安裝，從受力分析、提升系統設計、提升工藝以及提升過程的控制等方面進行詳細介紹，為類似的鋼結構工程施工時提供參考經驗。
關鍵詞：有限空間；鋼結構；整體提升
Abstract: This article takes the overall lifting construction technology of a certain steel structure as the research object. Within a limited construction workspace, the combination and assembly of steel structure domes are carried out, and the overall lifting and installation are carried out. A detailed introduction is provided from the aspects of force analysis, lifting system design, lifting technology, and control of lifting process, providing reference experience for similar steel structure engineering construction.
Keyword：Confined Space;steel structure;integral lifting
0 引言
隨著城市化進程的加速，建筑空間的需求日益增大，有限空間的利用成為了研究的重點。鋼結構穹頂作為重要的建筑結構形式，具有承載力強、造型多樣、節能環保等優點，廣泛應用于各類大型公共建筑和工業廠房。然而，在有限空間內進行鋼結構穹頂?shù)奶嵘┕ぃ夹g(shù)難度大，安全風險高，因此，對有限空間鋼結構穹頂提升施工技術的研究具有重要的現實意義。
1工程概況
本工程為泰康之家滇園（一期）4#活力中心鋼結構工程，建筑投影面積約4014.78m2，結構類型為鋼框架結構，樓板采用支模式現澆板，基礎采用樁承臺+防水板；屋面采用網殼結構，夾層采用框架體系。穹頂直徑為24米，安裝標高11.045米，頂標高為15.9米。

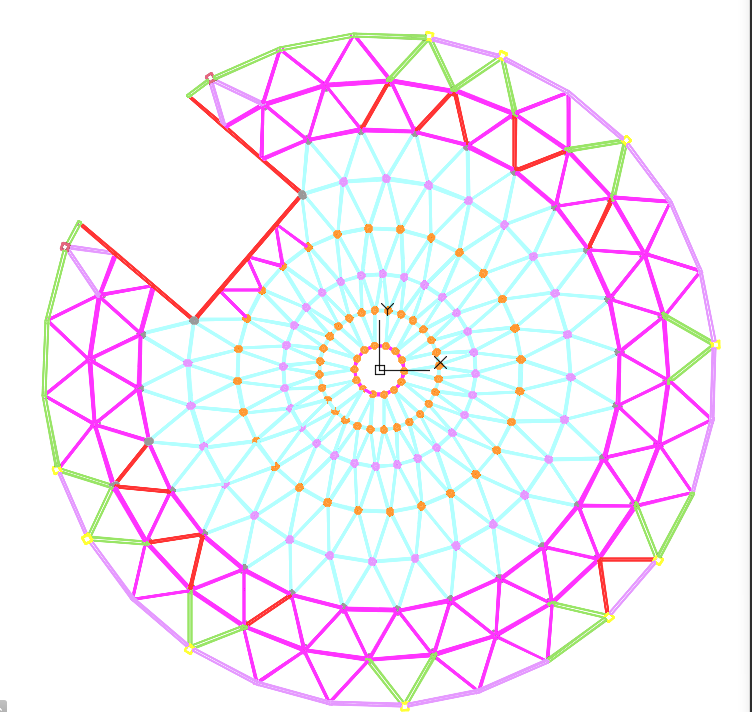

圖1 穹頂網殼結構平面圖
2施工工藝原理
穹頂網殼結構在一層樓面上拼裝，拼裝前設置組拼裝胎架，拼裝留出支座邊緣部位，待提升就位后由塔吊配合進行邊緣構件吊裝焊接。安裝5個提升吊點拔桿作為提升電動葫蘆支撐點，支撐點盡量選擇在混泥土柱頭、鋼梁上，臨時支撐點位置必須進行結構驗算，并滿足結構安全要求，然后對網殼的拼裝節點軸線、標高、拼裝焊口等檢查合格后后進行整體提升吊裝。

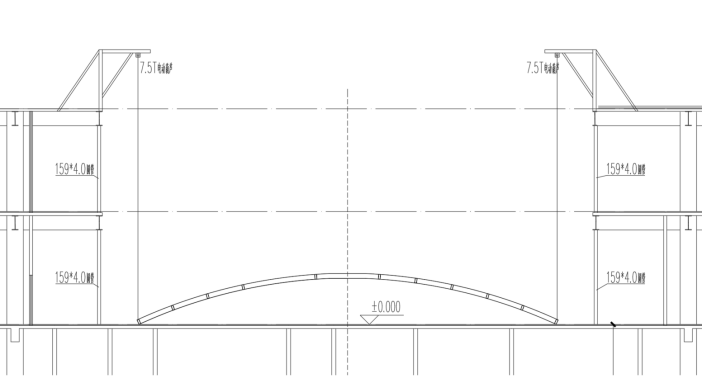

圖2 整體提升剖面圖
3 施工工藝流程及操作要點
3.1工藝流程
提升工況驗算→定位放線，地面投影軸線放樣→拼裝胎架→網架拼裝→網架拼裝構件驗收→主體結構加固→提升支架設計安裝→網架提升點焊接→提升系統調試→穹頂結構整體同步提升→穹頂結構空中姿態調整→穹頂結構節點對接固定→提升設備同步卸載→提升設施拆除→驗收合格
3.2操作要點
（1）穹頂結構拼裝
在地面投影軸線放樣，搭設胎架進行整體結構的拼裝。拼裝完成后進行結構加固，焊縫處理涂刷防銹漆。現場驗收焊縫質量、構件外觀和尺寸檢查及制作資料的驗收和交接，等待吊裝。

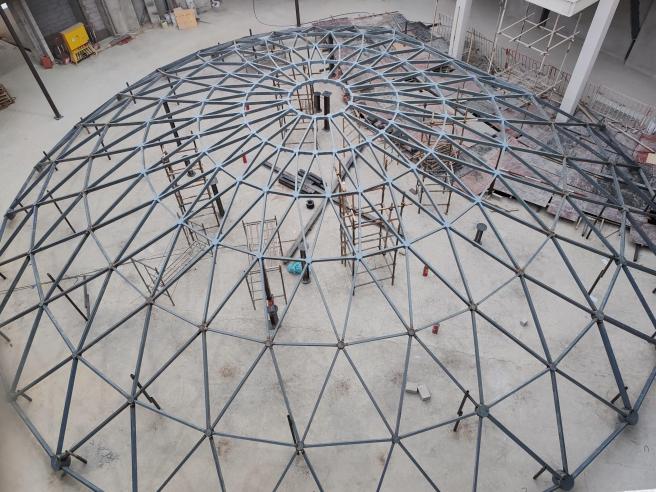

圖3 穹頂整體拼裝
（2）吊點平面布置
網殼結構拼裝好后采用5個電動葫蘆進行同步緩慢提升，吊頂設計要保證整體結構的受力平衡。

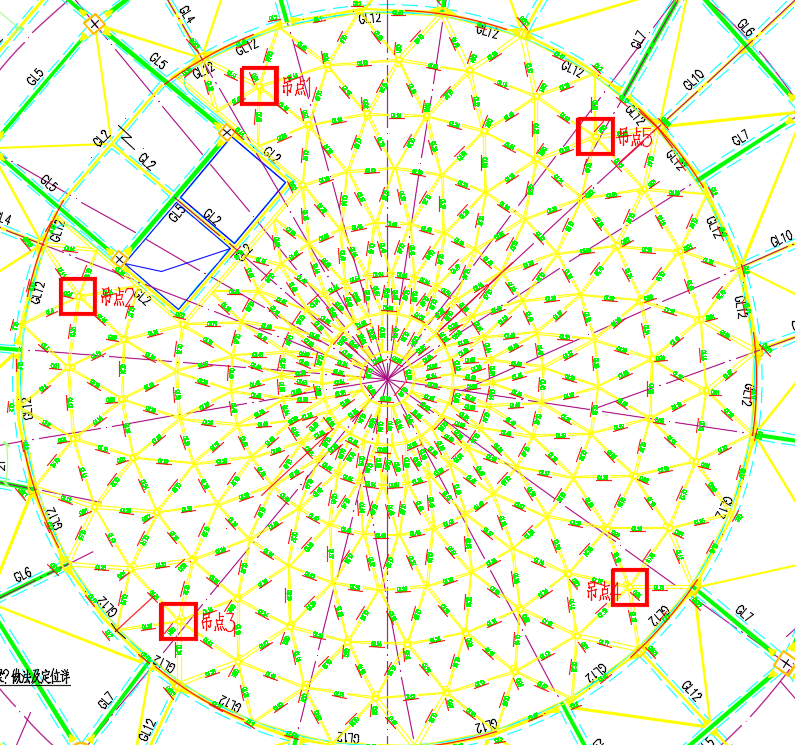

圖4 吊點平面布置圖
（3）提升點加固桿件
在提升點位置設置加固桿件，用于提升時的受力點和連接點。

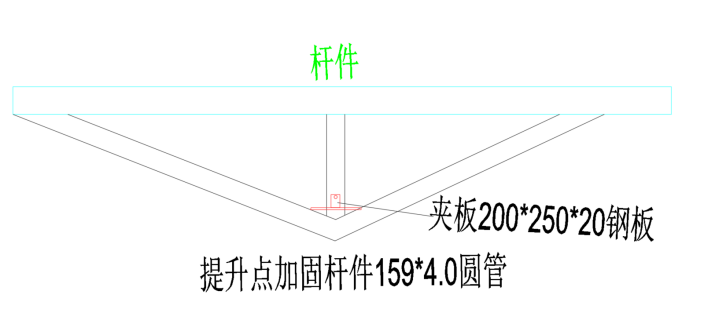

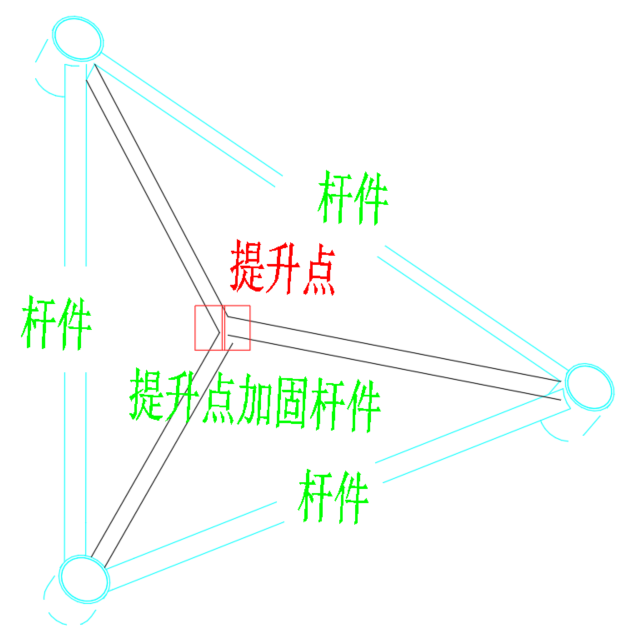

圖5 提升點加固大樣
（4）穹頂拔桿設置
網殼吊裝前應根據提升拔桿點位圖安裝提升拔桿，提升點位設置尺寸應準確無誤，連接牢靠，提升前由技術負責人及安全員進行全面檢查無誤滿足提升安全要求后，由專人指揮同步緩慢提升。

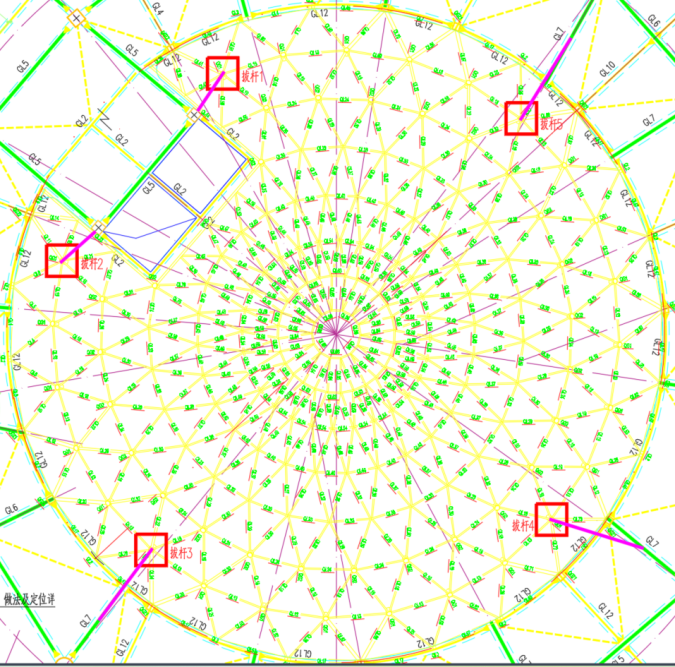

圖6 拔桿平面布置圖

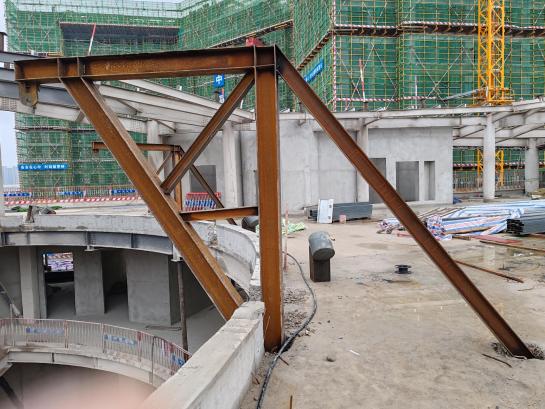

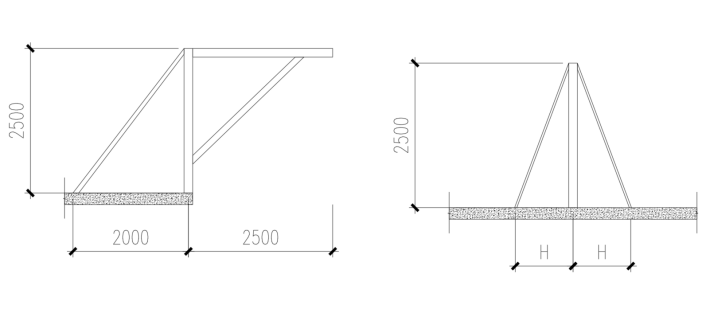

圖7 拔桿大樣圖
（5）提升設備選擇
網殼結構拼裝好后采用5個3噸電動葫蘆進行同步緩慢提升，網殼提升單重約9.68噸，5×3=15T，安全系數根據國家規范起0.8，15×0.8=12噸，12噸＞9.68噸能滿足整體提升安全要求。

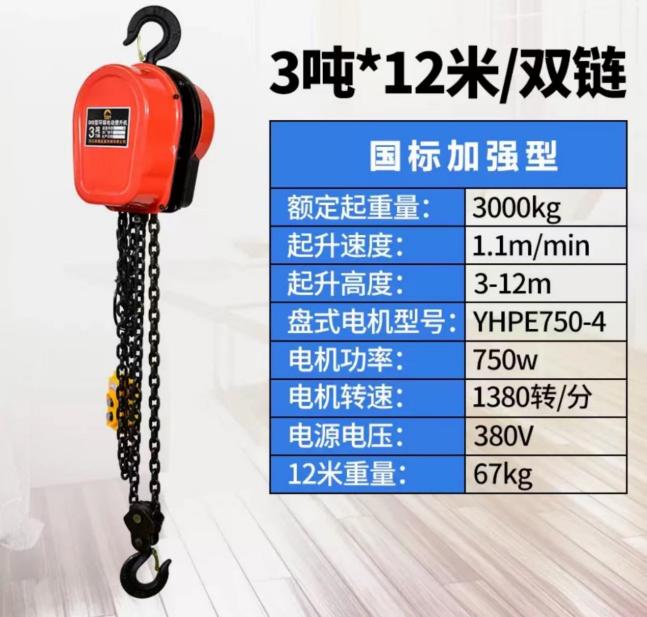

圖8 提升設備參數圖
4受力分析
根據塔吊說明書塔吊吊裝半徑能滿足4號樓網殼結構地面拼裝需求，網殼結構根據深化設計鋼構件GZ2最大截面270×270×25×25，每米重量為192.33kg，單根重量均小于2.0t，鋼梁最大截面200×120×8，每米重為38.18kg，3號塔吊35m半徑內可以吊裝4.1噸，完全能滿足網殼地面拼裝吊重要求。
網殼結構拼裝好后采用5個3噸電動葫蘆進行同步緩慢提升，網殼提升單重約9.68噸，5×3=15T，安全系數根據國家規范起0.8，15×0.8=12噸，12噸＞9.68噸能滿足整體提升安全要求。
3T電動葫蘆與主體框架結構鋼梁采用4顆10.9s-M20高強螺栓進行連接，10.9S-M20高強螺栓抗拉強度為170KN,170×0.98=16.6噸，鋼材的剪切強度為0.6-0.8，這里選擇0.6，所以剪切力等于170KN×0.6=106KN,106KN=10噸，10×4=40噸，能滿足電動葫蘆提升鏈接安全要求。
5結束語
有限空間鋼結構穹頂提升施工技術在本工程的成功實施，該技術適用于各種復雜環境和空間限制，能夠滿足不同工程的需求。其次，該技術采用的提升設備和工藝，提高了施工效率和工程質量。此外，該技術還具有安全可靠、環保節能等優點，符合當前社會發展的趨勢。
參考文獻
[1] 梁桂芬. 佛山嶺南明珠體育館穹頂鋼結構屋蓋整體提升施工技術,廣州市第三建筑工程有限公司，廣州 510050.
[2] 陳志闊. 超大體量鋼結構屋蓋整體提升技術的研究與應用. 上海市第一建筑有限公司,上海 200120.
[3] 湯自坤 陳訓 黃建忠.鋼結構整體提升施工技術，中國建筑第二工程局有限公司，100070.
[4] 鋼結構設計規范：GB50017-2017.
[5] 鋼結構工程施工規范：GB50755-2012.
[6] 建筑施工起重吊裝工程安全技術規范：JGJ276-2012.
作者簡介：任春雨，男，1991年，云南楚雄人，云南農業大學水利水電工程，郵箱：1474241381@qq.com，研究方向：建筑工程
