一種砌體墻強弱電箱預制框簡易模具的應用
王冀云
（昆明市延安醫院， 昆明 650051）
摘要：本文是關于對昆明延安醫院項目施工所采用的工具式混凝土強弱電箱預制框鋼模板施工創新技術應用總結，該技術的應用是對出傳統填充墻部位電箱預埋方法的改進。改進后，采用一種工具式混凝土強弱電箱預制框鋼模板，通過定型化的模具將強弱電箱澆筑一圈混凝土邊框，在砌體砌筑時直接安裝電箱，達到強弱電箱面免留設過梁，電箱免安裝的目的。
關鍵詞：填充墻 定型化 鋼模具 過梁
1 定型化模具概述
在住宅工程砌筑中，戶內需安裝強弱電箱。一般項目常用做法，在砌筑過程中洞口部位安裝預制過梁，砌筑成型后，放線剔鑿安裝強弱電箱。這種安裝強弱電箱除需預制混凝土過梁外工序外，還存在較多缺點：開鑿量大、浪費砌筑及后期封堵材料、浪費人工、剔鑿過程中砌體易被擾動、箱體易變形、影響砌筑成型觀感質量。
為解決強弱電箱安裝中砌體開鑿量大、浪費砌筑及后期封堵材料、浪費人工、剔鑿過程中砌體易被擾動、箱體易變形、影響砌筑成型觀感質量的問題。我司在施工過程中，研制出一種將強弱電箱四周澆筑一圈混凝土邊框，砌筑時直接將該邊框砌筑在砌體墻面里面的施工方法，從而達到節省時間和工序的目的。
2 適用范圍與工藝流程
2.1適用范圍
本工法適用于在墻厚100mm以上的各類型填充墻砌體墻面，預埋強弱電箱、多媒體電箱等的多層建筑，高層建筑，商業綜合體等類型建筑。
2.2工藝原理
強弱電箱砼預制框隨砌隨裝施工工法就是通過定型化的模具將強弱電箱澆筑一圈混凝土邊框，通過砌體砌筑直接安裝電箱，達到強弱電箱面留設過梁，電箱免安裝的目的。
砌筑時直接將提前預制好的電箱和邊框，通過提前定位，直接砌筑在砌筑墻面中。
2.3工藝流程
2.3.1工藝流程
砌體墻強弱電箱砼預制框簡易模具施工工藝流程如下：
①提前按照強電箱、弱電箱具體尺寸制作模具→②根據電箱型號放置入模具、放置構造鋼筋2C6→③澆筑混凝土→④脫模并將預制塊搬運上樓→⑤砌筑墻體
2.3.2操作要點
2.3.2.1模具制作
根據墻體預留電箱層尺寸，制作定型化模具尺寸。若電箱尺寸為：450×350，考慮預制混凝土邊框的尺寸，則工具式定向化模具則需制作的尺寸為650×550的模具，同時電箱外邊框需預留抹灰厚度（電箱厚度—模具厚度=抹灰厚度），確保后期可抹灰收平。

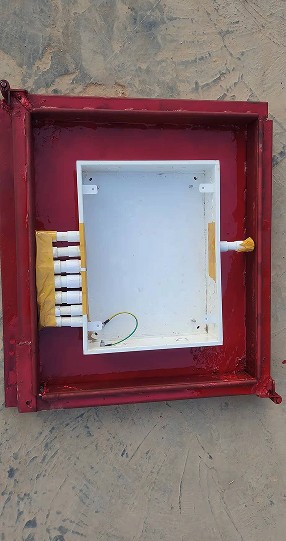

圖2.3.2.1-1提前按照電箱具體尺寸制作模具
2.3.2.2模具安裝配置鋼筋
根據強弱電箱尺寸將電箱安裝到對應的預制框模具中，在預制框內部配置2C6構造柱鋼筋，確保預制框脫模后不被破壞。綁扎鋼筋時注意鋼筋的相對位置關系，同時綁扎牢固防止鋼筋突出邊框表面。

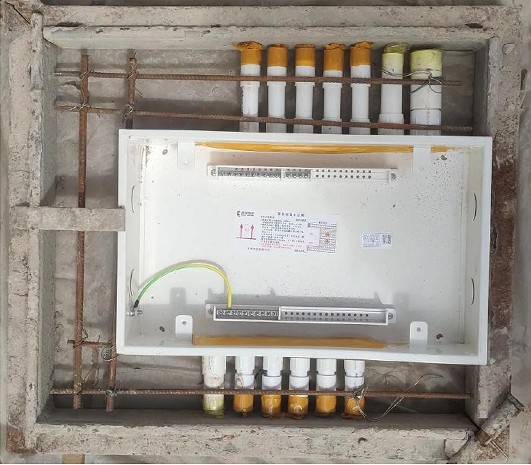

圖2.3.2.2-1模具定位安裝后配置構造鋼筋
2.3.2.3澆筑預制框混凝土
澆筑混凝土?xí)r注意調整電箱位置，確保電箱脫模后順直，澆筑時注意電箱邊框位置預留抹灰厚度，澆筑后將齊平砌體面收平，確保抹灰完成面齊平電箱口。拆模時禁止暴力拆模，防止邊框棱角破壞，砌體上墻后影響砌體觀感質量。

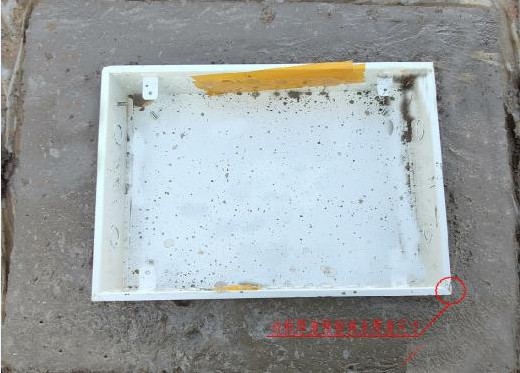

圖2.3.2.3-1模具定位安裝后配置構造鋼筋
2.3.2.4砌筑墻體、安裝電箱預制框
砌筑根據電箱位置砌筑對應的預制框。砌筑時預制框平齊砌體墻面，后期抹灰時收平預制框框口即可，隨著電箱同預制塊的砌入，即可省去后期人工單獨安裝電箱。

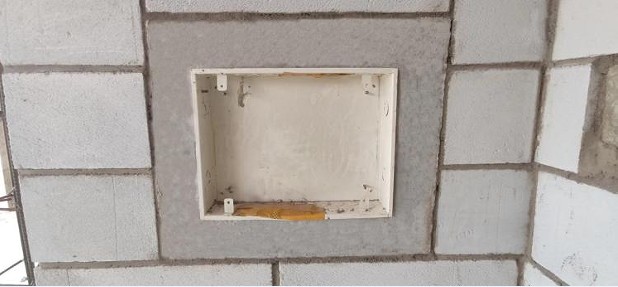

圖2.3.2.4-1模具定位安裝后配置構造鋼筋
3 研究結論
該技術適用于砌體工程的電箱、線盒預埋工程。
工具式混凝土強弱電箱預制框鋼模具將傳統的砌體墻面預埋電箱、線盒的方式革新，在傳統的墻面預埋施工過程中，存在電箱、線盒預埋不準、定位偏移、電箱變形、成型質量較差等問題，“工具式混凝土強弱電箱預制框鋼模板施工工法”以及“一種用于澆筑砌體墻面強弱電箱預制框的簡易模具”有效的解決了上述問題，具有綠色、高效的優點，值得推廣應用。
后續研究可以考慮將定型化電箱加固裝置等相關要求涵蓋在該裝置，做成統一款式、標準化，以符合現場施工質量的要求。
4 結束語
本技術提供一種砌體墻面工具式混凝土強弱電箱預制框鋼模板施工技術，以克服傳統砌體墻面強弱電箱施工方法的劣勢，解決了電箱與預埋過程中定位不準、歪斜、變成等問題，提高了施工效率、施工質量、施工安全，預制框模板現場根據電箱尺寸型號定型化加工，預制使用時放入對應的電箱框澆筑混凝土即可，澆筑的混凝土成型后取出更換不同的電箱，模具在正常施工狀態下無損耗，普通工人即可操作，方便快捷。是綠色施工技術的重要創新，具有廣闊的推廣應用前景。
參考文獻
[1]《建筑工程施工質量驗收統一標準》GB 50300-2013
[2]《砌體結構工程施工規范》GB 50924-2014
[3]《混凝土結構工程施工質量驗收規范》GB 50204-2015
